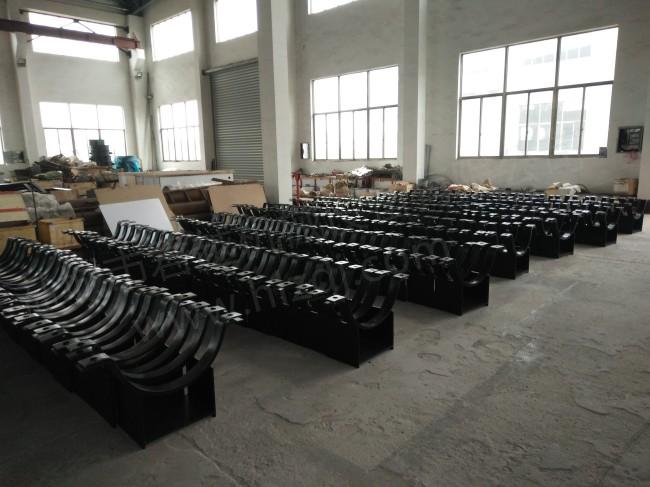

管夹式管托

浏览次数：

一、产品概述

管夹式管托是工业管道支吊系统中核心的管道连接支撑部件，隶属于管道支吊架管部结构范畴，主要通过机械夹持方式实现管道与支撑结构的可靠连接，无需对管道本体进行动火焊接，属于装配式可拆卸支撑构件。该产品通过上下分体式弧形管夹紧密贴合管道外壁，借助紧固螺栓的预紧力产生正压力，依靠接触面摩擦力承载管道自重、介质重量及附加荷载，同时可根据工况需求实现管道固定、轴向滑动或横向导向等不同功能，广泛应用于石油化工、电力、冶金、市政热力、长输管线等领域的管道系统支撑工程。

相较于传统焊接式管托，该类管托避免了焊接热应力对管道母材的损伤，无需破坏管道防腐涂层与本体结构，更适配不锈钢管道、薄壁管道、防腐涂层管道及易燃易爆场所的管线布设，同时具备安装便捷、检修更换方便、可重复利用等显著优势，是当前装配式管道工程中应用较为广泛的支撑产品类型之一。

二、执行标准与规范依据

管夹式管托的设计、生产、检验及安装严格遵循现行国家及行业标准体系，核心执行标准包括：

• 国家标准：GB/T 17116.1-2018《管道支吊架 第 1 部分：技术规范》，规定了管道支吊架的材料、设计、荷载准则、许用应力及检验要求；GB/T 17116.2-2018《管道支吊架 第 2 部分：管道连接部件》，明确了管部结构的分类、尺寸系列、荷载级别及材料匹配规则，管夹式管托归属于水平管支架类管部结构型式。

• 化工行业标准：HG/T 21629-2021《管架标准图》，为当前国内化工领域管托选型的主流依据之一，其中 J 系列管夹型 T 型管托是应用较为广泛的标准型号，涵盖 J2 管夹型 T 型管托、J4 加筋管夹型 T 型管托等典型规格，规定了各型号的结构尺寸、荷载等级及配套管夹参数。

• 石油化工行业规范：SH/T 3073-2019《石油化工管道支吊架设计规范》，针对石化工程管道支吊架的设计选型、布置原则及安装要求作出了专项规定。

• 电力行业标准：DL/T 1113-2009《火力发电厂管道支吊架验收规程》，明确了电力行业管道支吊架的验收指标与性能检验要求。

• 施工验收规范：GB 50235-2010《工业金属管道工程施工规范》、GB 50236-2011《现场设备、工业管道焊接工程施工规范》，对管托安装的施工流程、接触面贴合度、紧固力矩等施工指标提出了明确要求。

三、产品结构组成

标准管夹式管托主要由管夹组件、支撑立板、加强筋板、承载底板四大核心单元构成，各部件功能明确，结构受力合理。

管夹组件为直接与管道外壁接触的夹持部件，通常采用双螺栓对称紧固结构，由上下两片弧形抱箍组成，内壁弧度严格匹配对应管径的管道外圆弧度，接触面经机加工处理保证贴合精度，通过高强度螺栓施加预紧力产生夹持摩擦力。

支撑立板垂直焊接于底板之上，上端与管夹下部焊接连接，承担竖向荷载的传递作用，其高度根据管道保温层厚度、安装空间及热位移需求进行设计。对于大管径重载工况，会在立板两侧对称设置加强筋板，增强立板的侧向稳定性与抗弯折能力，避免重载下立板失稳变形。

承载底板为管托与下部支撑结构的连接部件，通常采用矩形钢板制作，底面平整，可直接与钢梁、混凝土支墩或滑动副连接，荷载通过底板均匀分散至支撑基础，避免局部应力集中。滑动型产品会在底板下方加装镜面不锈钢板，配套聚四氟乙烯滑动垫板组成低摩擦滑动副，降低管道热位移时的摩擦阻力。

配套紧固件采用符合 GB/T 3098 标准的六角头螺栓及螺母，重要工况可配置防松垫圈，缓冲管道振动带来的螺栓预紧力衰减，防止长期运行下出现松动失效。

四、产品分类及功能特点

按照功能用途划分，管夹式管托可分为固定型、滑动型、导向型三大类，分别适配不同的管道位移控制需求。

固定型管夹式管托能够完全限制管道在支撑点处的轴向、横向及竖向位移，将管道牢固锁定在设定位置，主要应用于管道端点、分支节点、阀门两侧及需要精确定位的管段，可有效承受管道内压推力、风荷载及地震荷载，保障管道系统的空间位置稳定。该类型管托底板与支撑基础采用固定连接，无相对位移空间。

滑动型管夹式管托允许管道沿轴向自由滑动，释放管道因温度变化产生的热胀冷缩位移，避免热应力累积造成管道变形或焊缝开裂，核心依托底部低摩擦滑动副实现位移补偿，适用于蒸汽管道、热油管道等温差较大的热力管线。滑动行程根据管道热位移量按需设计，预留充足余量保障运行安全。

导向型管夹式管托在滑动型基础上增加侧向限位结构，仅允许管道沿轴向移动，严格限制横向偏移，防止管道运行过程中发生侧向失稳或脱轨，常用于长距离直管线、泵进出口管段及对中要求较高的管道系统，既能释放轴向热应力，又能保证管道运行轨迹精准。

按照标准型号划分，化工行业常用 HG/T 21629 标准系列中，J2 型为基础款管夹型 T 型管托，适用于中小管径常规荷载工况；J4 型为加筋管夹型 T 型管托，在立板两侧增设加强筋，承载能力显著提升，适配大口径管道。此外还可根据保温保冷需求衍生出隔热型、保冷型产品，在管夹与管道之间增设隔热层或保冷层，阻断冷热桥传递。

五、核心技术性能指标

管夹式管托的性能指标主要涵盖荷载等级、适用温度、管径适配精度、摩擦性能等维度，各项指标均需符合对应标准要求。

荷载等级方面，依据 GB/T 17116.2 标准划分为多个荷载级别，不同管径、不同结构型式对应不同的允许荷载，选型时需保证管道计算荷载不超过管托额定允许荷载，同时考虑动载系数、安全系数等修正因素。常规碳钢材质产品单组允许竖向荷载可覆盖 1kN 至 200kN 范围，重载加筋型可满足更高荷载需求；依据材料屈服强度测算，相同截面尺寸下，低合金钢材管托较普通碳钢管托承载能力提升约 40%。

适用温度范围取决于主体材料选型，普通碳素结构钢适配 - 40℃至 350℃工况，低合金钢材适用温度上限可提升至 425℃，耐热合金钢材质可适配 450℃至 550℃的高温蒸汽管道，奥氏体不锈钢材质可适应 - 196℃深冷环境及酸碱腐蚀介质。

管径适配范围覆盖 DN15 至 DN2000 全规格管道，其中 DN25 至 DN600 为标准化量产规格，大口径管径可根据设计要求定制生产。管夹内径公差严格控制，与管道外壁间隙不大于 2mm，保证夹持受力均匀，避免局部应力集中损伤管道。

摩擦性能方面，固定型管托依靠静摩擦力承载，设计时需保证夹持摩擦力大于管道轴向推力；依据行业通用摩擦性能测试标准，滑动型管托配套的聚四氟乙烯滑动副在干摩擦状态下摩擦系数不大于 0.12，加注硅脂润滑后可降至 0.08 以下，有效降低管道滑动阻力。

六、材料选型与工况匹配

管夹式管托的材料选型需遵循管道系统分级与材料匹配原则，与管道本体材质、介质温度、腐蚀环境相适配，同时满足结构强度要求。

主体结构材料方面，常温无腐蚀工况优先选用 Q235B 碳素结构钢，具备良好的焊接性能与机械加工性能，成本经济性优异，是绝大多数民用及常规工业管道的首选。中温中压及重载工况选用 Q345B 低合金高强度结构钢，屈服强度更高，可减小构件体积节省安装空间。

特殊工况需匹配对应专用材质，高温工况根据介质温度梯度选用 15CrMo、12Cr1MoV 等珠光体耐热钢，保证高温下的力学性能稳定，避免材料蠕变失效；低温工况低于 - 20℃时选用低温韧性钢材，低于 - 40℃时采用奥氏体不锈钢材质，防止低温脆性断裂。腐蚀环境需区分腐蚀等级，大气腐蚀及弱腐蚀环境可采用碳钢热镀锌处理，锌层厚度不低于 85μm，显著提升耐锈蚀能力；化工酸碱腐蚀、沿海盐雾环境需采用 304 或 316L 不锈钢整体制作，其中 316L 材质含钼元素，耐氯离子腐蚀性能更优，适用于沿海工程及含氯离子介质管道。

紧固件材料需与主体材料适配，普通工况采用 8.8 级高强度螺栓，高温工况采用 35CrMoA 合金钢螺栓，不锈钢管道配套同材质螺栓，避免异种金属接触产生电偶腐蚀。

七、安装施工与验收规范

管夹式管托的安装质量直接影响管道系统运行安全，需严格遵循施工规范要求，保证安装精度与紧固可靠性，部分工况可在不停产条件下完成局部构件更换，无需切割管道本体。

安装前需核对管托型号、规格与设计文件一致，检查管夹弧度、螺栓孔位、焊缝质量等外观指标，确认无变形、裂纹、锈蚀等缺陷。管道就位前预先将管托放置在对应支撑位置，调整管道标高与水平度符合设计要求后，再紧固管夹螺栓。

螺栓紧固需采用对称均匀紧固方式，分两至三次逐步拧紧，避免单侧受力导致管夹偏斜或管道局部变形。紧固力矩参照螺栓等级与管径对应标准执行，确保预紧力满足夹持摩擦力要求，同时防止过紧造成管道外壁压溃，尤其薄壁管道需严格控制紧固力矩。

安装间距设计需符合 GB/T 17116.1-2018 的荷载验算要求，施工执行 GB 50235-2010 相关规定，常规水平管道管径不大于 DN150 时，固定支撑间距不大于 3 米；管径大于 DN150 时，间距不大于 4 米；垂直管道支撑间距不大于 5 米，且每层楼板至少设置一处支撑。滑动管托安装时需根据管道热膨胀方向预留偏移量，冷态安装时管托中心向热位移反方向偏移二分之一热位移量，保证热态运行时管托处于合理行程位置。

验收阶段需检查管托与管道贴合度，接触面间隙均匀，无局部悬空；螺栓紧固到位，无松动；滑动型管托滑动面清洁无杂物，滑动行程满足设计要求；导向管托侧向间隙符合规范，无卡涩现象。所有安装记录需留存归档，作为管道系统竣工验收的技术资料。

八、主要应用领域

管夹式管托凭借工况适配性强、安装维护便捷的特点，在多个工业及民用领域得到广泛应用。

石油化工领域是核心应用场景，炼化装置、油气储存库区、长输油气管道中大量采用该产品支撑工艺管道、公用工程管道，尤其适配防爆区域、不锈钢管线及需要定期检修改造的管段。

电力行业中，火力发电厂的汽水管道、烟风煤粉管道，以及核电站常规岛管道系统均广泛使用标准化产品，适配高温高压、大管径重载工况，保障电厂管道系统长期稳定运行。

市政工程领域，城市集中供热管网、综合管廊管线、给排水管道普遍采用该类管托，标准化产品可大幅提升施工效率，适配管廊内有限空间的安装作业，同时便于后期管网维护与升级改造。

此外，冶金、制药、食品加工、中央空调系统等领域的管道支撑工程中，该产品也凭借其通用性与可靠性成为主流支撑方案，可根据行业特殊要求进行防腐、洁净等定制化处理。

九、典型工程应用案例

管夹式管托凭借标准化程度高、工况适配性强、安装维护便捷的技术优势，已在国内多个重点工业管道工程中得到规模化应用，形成了覆盖高温、高压、腐蚀、深冷等多元工况的成熟应用方案。

1. 千万吨级炼化一体化项目工艺管线支撑工程

某沿海大型炼化一体化项目全厂工艺及公用工程管道系统总长约 120 公里，管线涵盖常温循环水、中温油品、高温油气及腐蚀性介质等多种工况，项目核心生产区属于 ExⅡBT4 级甲级防爆场所，严格禁止管道现场动火焊接，且全厂约 32 公里 304/316L 不锈钢管线需避免焊接热影响区引发的晶间腐蚀风险。
该项目全面采用符合 HG/T 21629-2021 标准的管夹式 T 型管托作为主支撑构件，累计应用各类产品超 16400 套。其中 DN15-DN150 中小管径常规管线选用 J2 型基础款共 12600 余套，DN200 及以上大口径重载管线选用 J4 型加筋款共 3800 余套，按功能分区布置固定型、滑动型、导向型三类，占比分别为 22%、58%、20%。材质选型与管道本体严格匹配：碳钢工艺管线采用 Q235B 热镀锌管托，锌层平均厚度达 90μm；320℃高温油气管线采用 15CrMo 耐热合金钢管托；304 不锈钢介质管线配套同材质管夹组件，紧固件均采用 8.8 级高强度螺栓并配置弹簧防松垫圈。
项目应用数据显示，管夹式装配结构有效杜绝了现场动火作业，单班组单日安装量从焊接管托的 28 套提升至 47 套，整体施工周期较原计划缩短 36 天，施工效率提升 40% 以上，且全程无管道母材热损伤，不锈钢管线晶间腐蚀检测合格率达 100%。项目投产运行 6 年以来，累计运行时长超 52000 小时，抽检管托紧固力矩衰减率低于 3%，滑动副磨损量小于 0.2mm，未出现管道变形、支撑失稳、螺栓松动失效等质量问题，完全满足石化装置长周期连续运行要求。

2. 城市集中供热长输管网改造工程

某省会城市中心城区集中供热长输管网升级项目，管线总长约 38 公里，输送介质为 130℃/70℃高温热水，主管道最大公称直径 DN1200，沿线最大设计温差达 110℃，管道轴向最大热位移量 72mm，且管网位于城市主干道下方，后期检修窗口短、空间有限，要求支撑构件具备快速更换维护能力。
该项目全线采用滑动型管夹式管托，主体结构符合 GB/T 17116.2-2018 标准要求，累计布设 2140 套。主体材质为 Q235B 碳素结构钢并做整体热镀锌防腐处理，管托底板配套 304 镜面不锈钢板与改性聚四氟乙烯滑动垫板组成低摩擦滑动副，设计摩擦系数≤0.12，单托最大竖向承载能力达 85kN。安装过程严格遵循热位移预偏原则，冷态安装时将管托中心向热膨胀反方向偏移 36mm，确保热态满负荷运行时管托处于滑动行程中心区域，滑动副总预留行程 100mm。
相较于传统焊接式固定管托，该方案有效释放了管道热胀冷缩产生的轴向应力，运行实测管道最大轴向位移 68mm，与设计值偏差小于 6%，滑动副实测摩擦系数为 0.09，低于设计限值。管网投运三个采暖季以来，累计运行约 4300 小时，无焊缝开裂、管道变形、支撑卡涩等故障。管夹式可拆卸结构使得后期运维无需切割管道即可完成支撑构件更换，单套管托更换时长从焊接式的 4 小时缩短至 45 分钟，运维效率提升 80% 以上，全生命周期运维成本降低 60% 以上。

3. 火力发电厂高温主蒸汽管道支撑工程

某 300MW 燃煤火力发电厂主蒸汽管道系统，管道规格为 Φ325×28，管材为 12Cr1MoV 珠光体耐热钢，设计工作温度 540℃，工作压力 9.81MPa，属于高温高压重载工况，对支撑构件的高温力学性能、抗蠕变性能与定位精度要求极高。
该管道支撑系统采用定制化加筋管夹式管托，设计执行 SH/T 3073-2019 与 DL/T 1113-2009 相关技术要求，沿管线共布置固定型管托 2 组、导向型管托 8 组。主体材质与管道同材质选用 12Cr1MoV 耐热钢，配套 35CrMoA 高强度耐高温螺栓，立板两侧增设 12mm 厚对称加强筋板，单组固定管托额定竖向承载能力达 120kN，水平抗滑承载力不小于 45kN，540℃长期工况下材料屈服强度保留率不低于 75%。
该管托系统投产运行 8 年，累计运行超 68000 小时，经历多次启停调峰工况，高温下未出现材料蠕变变形、螺栓松弛失效等问题。定期检测数据显示，管道横向偏移实测最大值为 1.2mm，远低于规范允许的 5mm 限值；管托结构变形量小于 0.3mm，各项性能指标均保持在设计范围内。其可拆卸结构也为电厂停机检修时的管道壁厚检测、焊缝探伤提供了便利，单次检修拆装耗时较焊接式管托减少 70%。

4. 沿海化工园区保冷管线支撑工程

某沿海临港化工园区低温甲醇洗工艺管线，管线总长约 11 公里，管径覆盖 DN80-DN400，管道设计工作温度为 - 40℃，项目地处沿海高盐雾环境，大气氯离子含量达 0.28mg/m³，要求支撑系统兼具保冷隔热与防腐蚀性能，同时需避免冷热桥效应造成的冷量损失与管道外壁结露。
该项目采用保冷型管夹式管托，累计应用 720 余套。管夹与管道外壁之间设置 50mm 厚硬质聚氨酯保冷隔层，整体导热系数≤0.035W/(m・K)，阻断管道与管托金属结构之间的冷热传递路径；主体结构采用 316L 奥氏体不锈钢材质，适配沿海盐雾环境与含氯离子介质工况，耐点蚀与应力腐蚀性能优异。管托底部配套聚四氟乙烯滑动副，设计最大冷缩位移 38mm，满足管道低温收缩位移需求，整体设计符合化工低温管道支吊架设计规范。
项目运行实测数据显示，该管夹式管托的冷热桥阻断效果优异，管托金属外壁温度与环境温度差小于 2℃，无结露结霜现象，管托处冷量损耗较传统金属管托降低 75% 以上。运行 3 年后抽检，316L 材质表面腐蚀速率小于 0.005mm / 年，远低于普通碳钢管托 0.12mm / 年的腐蚀速率，滑动副运行顺畅无卡涩，完全满足低温腐蚀工况下的长期使用要求。

十、选型基本原则

管夹式管托选型需结合管道参数、工况条件、功能需求综合考量，遵循安全适用、经济合理的原则。
首先明确管道基本参数，包括管道公称直径、外径、壁厚、管道材质、输送介质及工作温度，以此确定管夹规格与主体材料选型方向。其次核算支撑点荷载，包含管道自重、介质重量、保温层重量及附加荷载，结合荷载安全系数选取对应荷载等级的管托型号，重载大管径优先选用加筋型结构。
根据管道位移控制需求确定管托功能类型，需要完全限位选用固定型，需要释放热应力选用滑动型，需要侧向限位选用导向型。存在隔热保冷需求时，需在管夹与管道之间增设对应厚度的隔热层或保冷层，并校核冷热桥效应。
最后结合安装环境与腐蚀等级确定表面处理方式，室内干燥环境可采用防锈漆涂装，室外及潮湿环境采用热镀锌处理，腐蚀环境选用不锈钢材质或特种防腐涂层，确保产品使用寿命与管道系统设计年限匹配。

十一、常见问题说明

管夹式管托可以替代焊接管托吗
在绝大多数常规工况下可以替代，尤其在防爆区域、不锈钢管线、薄壁管道、防腐涂层管道及需要后期改造的管线中，管夹式管托的适配性优于焊接管托；但对于极端重载、强冲击振动的特殊工况，需经设计验算确认夹持摩擦力满足要求后方可使用。

保温管道可以使用管夹式管托吗
可以使用，常规保温管道可根据保温层厚度定制加高型立板，使管夹直接夹持于管道外壁；若需避免冷热桥，可选用带隔热层的定制款管夹式管托，在管夹与管道之间增设隔热垫，阻断热量传递路径。

管夹式管托需要定期紧固吗
需要定期巡检紧固，常规工况下每 1-2 年结合管道检修同步检查螺栓预紧力，高温、振动频繁的工况需缩短巡检周期，发现力矩衰减超标时及时复紧，避免因预紧力不足出现管道滑移。
