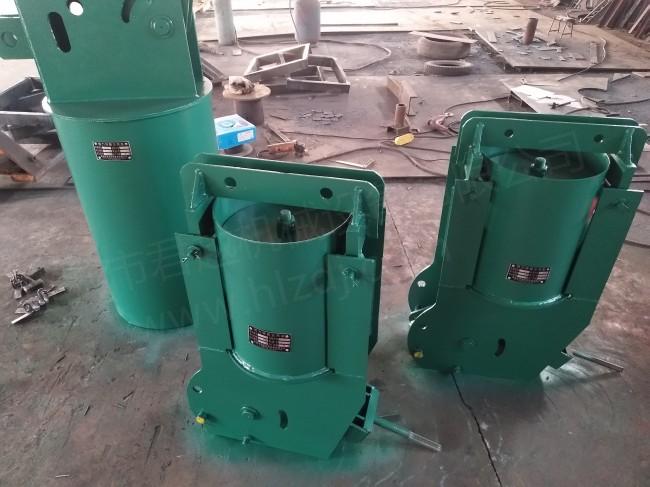

一、恒力弹簧支吊架产品概述与核心定位 在电站、石化、核电等领域的高温高压管道系统中，介质温度变化引发的热胀冷缩会使管道产生显著位移，若支承载荷随位移大幅波动，会导致管道附加弯曲应力超标、设备管口受力超限，甚至引发焊缝开裂、密封失效等安全隐患。 恒力弹簧支吊架是基于力矩平衡原理设计的管道支承核心安全部件，专为补偿管道热位移而生，可在全行程位移范围内为管道提供近乎恒定的支承力，有效降低管道系统因位移产生的附加应力，保障压力管道及相连设备的长期安全稳定运行。 作为管道支吊系统中的高精度位移补偿装置，恒力弹簧支吊架与普通变力弹簧支吊架的核心差异在于载荷恒定度控制，专为热位移量大、对载荷波动敏感的严苛工况设计，是高温高压管道系统中的关键支承部件。
二、恒力弹簧支吊架的工作原理 恒力弹簧支吊架的核心设计依据为力矩平衡力学原理：通过回转机构、凸轮曲线与弹簧组的协同匹配，使弹簧弹力产生的力矩与管道负载力矩在任意位移角度下始终保持动态平衡。 当管道因热胀冷缩产生垂直位移时，支吊架内部摆臂机构随位移同步偏转，主弹簧压缩产生的弹力通过杠杆比与凸轮导轨曲线的精确拟合，转化为输出端稳定的支承力，确保在整个设计位移行程内，管道所受支撑载荷基本保持恒定。 部分采用平行四边形原理的新型结构，通过刀形凸轮与左右辅助弹簧的弹力合成，进一步减少机构摩擦副数量，不仅提升了恒力精度，还实现了生根点与吊点同轴布置，消除了运行过程中的侧向位移与水平附加载荷，适用于对水平力管控更严格的工况。 三、恒力弹簧支吊架执行标准与核心技术指标 执行标准 产品设计、制造与检验严格遵循现行能源行业标准 NB/T 47038-2019《恒力弹簧支吊架》（替代旧版 JB/T 8130.2），是国内生产、验收的核心依据；同时符合 GB/T 17116.1-2018《管道支吊架 第 1 部分：技术规范》通用要求，以及 HG/T 20644 中支吊架选型计算的配套规则。出口产品可按 ANSI/MSS SP-58 等国际标准设计制造。 核心技术指标 所有性能指标均满足并优于标准要求： • 载荷恒定度：全行程内实测最大载荷与最小载荷之差和二者之和的比值，常规产品≤6%，高精度系列可控制在 3% 以内； • 整定载荷偏差：装配完成后实际输出载荷与标称整定载荷的偏差≤±2%； • 设计位移范围：标准规格覆盖 50 mm~500 mm，分为多档标准位移等级，超大位移需求可根据工程参数定制； • 弹簧稳定性：所有弹簧元件均经过立定处理与强压试验，载荷损失率符合标准要求，长期运行蠕变极小，保障载荷稳定性。 四、恒力弹簧支吊架的结构组成 恒力弹簧支吊架主要由承力框架系统、弹簧储能系统、回转运动机构、载荷调节装置与状态指示组件五大部分构成： 1. 承力框架系统：包含固定框架与回转框架，采用优质碳素结构钢或低合金结构钢焊接成型，经去应力处理保证结构刚度与尺寸稳定性，是整机的承载基础。 2. 弹簧储能系统：以圆柱螺旋压缩弹簧为核心，主弹簧与辅弹簧按设计参数匹配组合；弹簧元件采用 60Si2Mn、50CrVA 等合金弹簧钢，材料符合 GB/T 1222-2016《弹簧钢》要求，经表面喷丸强化处理，大幅提升疲劳寿命与载荷稳定性。 3. 回转运动机构：包含主轴、摆臂、滚轮与凸轮导轨，所有转动副均加装耐磨衬套，有效降低运行摩擦阻力，保障机构全行程动作顺畅无卡滞。 4. 载荷调节装置：通过丝杆螺母机构实现整定载荷的精确微调，配套专用锁定装置可在安装阶段将支吊架固定于冷态位置，满足水压试验等临时重载工况要求。 5. 状态指示组件：带有清晰的位移刻度与载荷标识，便于现场安装调试与日常巡检，可直观判断支吊架是否处于设计工况运行。 五、恒力弹簧支吊架的核心性能优势 1. 降低管道附加应力，延长系统寿命 高温管道热位移过程中，若支承载荷随位移变化，会对管道产生额外强迫位移载荷，易导致焊缝、弯头等薄弱部位应力超标。恒力支吊架全行程恒定输出支承力，从源头避免载荷突变引发的附加弯曲应力，降低管道疲劳损伤风险，显著延长管道系统服役周期。 2. 控制设备管口载荷，保障主机精度 与泵、压缩机、汽轮机、换热器等动设备或精密设备相连的管道，热位移产生的推力易造成设备对中偏移、密封失效、轴承损坏等问题。恒力支吊架可将管口载荷严格控制在设备允许的受力范围内，避免管道位移向设备传递额外载荷，保障主机设备的运行精度与可靠性，减少非计划停机检修成本。 3. 适配大位移工况，选型边界更广 当管道吊点热位移较大时，变力弹簧支吊架会因弹簧刚度产生较大的载荷波动，无法满足工况要求。恒力支吊架可轻松应对数百毫米级的大位移场景，且位移量越大，恒力特性的技术优势越显著，是大位移管道优先选用的支承方案。 4. 纯机械稳定可靠，运维成本极低 整机采用纯机械结构，无需外部动力源，工作可靠性高，环境适应性强，可在 - 40 ℃~500 ℃的温度范围内长期稳定运行。全封闭结构可有效防护粉尘与腐蚀介质，日常运行仅需定期目视检查位移指示状态，维护成本极低，适配长周期连续运行的工业装置。 六、恒力弹簧支吊架适用工况与应用领域 恒力弹簧支吊架广泛适用于各类存在显著热位移的压力管道系统，尤其适配对载荷波动要求严格的高精度工况。 核心应用领域 • 电力行业：电站锅炉本体悬吊系统、发电厂主蒸汽 / 再热蒸汽等汽水管道、烟风煤粉管道； • 石油化工行业：炼化装置高温工艺管道、加热炉进出口管线、加氢 / 重整装置高温管线； • 核电行业：核级恒力支吊架满足严苛的抗震与质保要求，用于核岛、常规岛关键管道支承； • 特殊工况：LNG 等深冷领域专用低温恒力支吊架，可适应极低温度下的收缩位移补偿；针对基础不均匀沉降、设备振动等复杂工况的管道系统，同样可提供稳定可靠的支承解决方案。 七、恒力弹簧支吊架选型与安装要点 选型原则与方法 选型需以管道应力分析计算结果为核心依据，准确获取吊点的工作载荷、热位移量与位移方向，结合安装空间、生根方式确定产品规格型号与安装形式。 行业通用选型边界：热位移量较小、载荷偏差要求宽松的场景可选用变力弹簧支吊架；当热位移量大于 12 mm，或管道连接精密设备、对载荷波动敏感时，应优先选用恒力弹簧支吊架。 主流产品系列 行业内经典系列分为平式、立式、座式三大类，可根据现场条件灵活选用： • PHA 系列：平式恒力弹簧支吊架，适用于顶部生根、空间充足的水平管道悬吊； • PHB/LHA 系列：立式恒力弹簧支吊架，适用于垂直方向安装、空间受限的场景； • PHC 系列：座式恒力弹簧支吊架，适用于底部生根、支撑式安装的管道。 安装关键要点 1. 安装定位需严格按照设计整定载荷与冷态位置执行，不得随意更改安装高度与载荷设定； 2. 管道水压试验期间，必须保持锁定装置处于锁定位，严禁提前解锁，防止支吊架过载变形； 3. 待水压试验合格、管道保温施工全部完成后，方可按规定程序解除锁定，使支吊架进入正常工作状态； 4. 运行初期需核查位移指示位置是否与设计值相符，出现偏差及时微调整定载荷，确保支吊架工作在设计工况范围内。 八、恒力弹簧支吊架常见使用误区 在实际工程应用中，不规范的安装与运维操作会直接破坏支吊架的恒力特性，引发管道应力超标、设备受损等安全风险。以下为高频出现的使用误区及规范做法： 1. 随意调整整定载荷：私自改动整定载荷会破坏原有力矩平衡关系，导致恒力精度失效，引发管道应力超标、管口受力超限等风险；规范做法是由专业人员依据应力计算结果进行微调。 2. 水压试验前提前解锁：水压试验阶段管道充水后载荷远超正常运行载荷，提前解锁会导致支吊架过载变形、弹簧永久失效，破坏恒力特性；必须在试压合格、保温完成后按流程解锁。 3. 超出设计位移范围使用：实际位移超过设计行程会造成弹簧压并、机构卡滞，甚至导致框架变形断裂；选型阶段需准确核算位移量，预留合理余量。 4. 长期不巡检不校正：支吊架长期运行后可能出现位移偏移，若未及时巡检校正，会导致支吊架偏离设计工况，逐步失去恒力补偿作用；需定期检查位移指示，偏差超限时及时校正。 九、常见问题（FAQ）
1. 恒力弹簧支吊架与变力弹簧支吊架有什么区别？怎么选型？
2. 恒力弹簧支吊架的载荷恒定度标准要求是多少？
3. 安装时为什么不能提前解除锁定装置？
4. 恒力弹簧支吊架常规位移范围是多少？支持非标定制吗？
5. 恒力弹簧支吊架日常巡检需要检查哪些内容？ 总结 总体而言，恒力弹簧支吊架凭借恒定的载荷输出、可靠的机械性能与广泛的工况适应性，是高温高压管道系统热位移补偿的核心解决方案。严格遵循行业标准生产、规范选型安装与定期运维，可充分发挥其技术优势，为工业管道系统的安全稳定运行提供长效支撑。 |
|||
