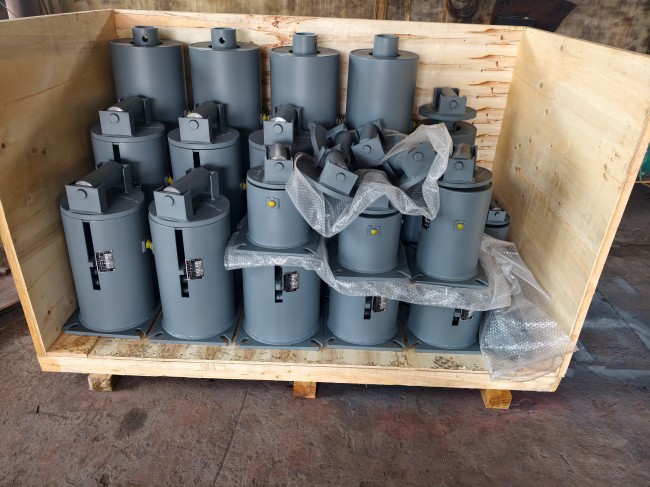

弹簧支架是工业管道系统中承担管道自重载荷、补偿热胀冷缩垂直位移、隔离设备振动传递的核心功能构件，其设计与制造质量直接关系到高温高压管系的应力安全与长周期稳定运行。作为动态支撑类产品，它区别于刚性支架的被动约束特性，能够通过弹性元件的可控形变主动响应管道位移变化，在全行程范围内持续提供稳定支撑反力。
按力学特性与荷载输出规律划分，弹簧支架主要分为变力弹簧支架与恒力弹簧支架两大类别，可广泛适配电力高温高压汽水管道、石油化工炼化装置工艺管线、冶金高炉煤气与热力管网、市政集中供热一次管网等多类工业场景，有效避免管系因热位移受阻产生附加应力超标、焊缝开裂、法兰泄漏及设备接口变形等失效风险，是保障工业管道系统安全稳定运行不可或缺的标准配套部件。 执行标准与规范体系 本产品设计、制造、检验与选用全流程严格遵循现行国家及行业标准体系。国家标准层面以 GB/T 17116 系列为核心依据，其中 GB/T 17116.1-2018《管道支吊架 第 1 部分：技术规范》规定了支吊架通用技术要求、材料选用准则与设计荷载原则，GB/T 17116.3-2018《管道支吊架 第 3 部分：弹簧支吊架》专门针对弹簧组件的力学性能、刚度偏差、疲劳寿命及结构尺寸作出明确规定。施工与验收环节执行 GB 50235-2010《工业金属管道工程施工规范》与 GB 50184-2011《工业金属管道工程施工质量验收规范》，对安装位置偏差、焊接质量及锁定装置可靠性提出强制要求。 行业专项标准覆盖不同应用场景的差异化需求。化工领域执行 HG/T 20644-2024《弹簧支吊架选用标准》与 HG/T 21629-2021《管架标准图》，规范了变力与恒力弹簧支架的选型计算、荷载位移系列及结构型式。电力行业遵循 DL/T 616-2023《火力发电厂汽水管道与支吊架维修调整导则》及西北电力设计院、华东电力设计院系列标准图集。 机械行业标准 JB/T 8130.1-2014《恒力弹簧支吊架》与 JB/T 8130.2-2014《可变弹簧支吊架》规定了产品制造与检验的具体技术指标；能源行业 NB/T 47038-2019《恒力弹簧支吊架》与 NB/T 47039-2013《可变弹簧支吊架》则针对承压设备配套支架提出专项性能要求。核心材料方面，弹簧用 60Si2MnA 合金弹簧钢符合 GB/T 1222-2023《弹簧钢》要求，壳体用 Q235B、Q355B 结构钢分别符合 GB/T 700-2006《碳素结构钢》与 GB/T 1591-2018《低合金高强度结构钢》规定。 工作原理与产品分类 与刚性支架仅提供固定约束不同，弹簧支架能够随管道热位移动态调整支撑状态，按工作特性分为变力弹簧支架与恒力弹簧支架两大类别，分别基于不同力学原理实现位移补偿功能。通常荷载变化率要求≤25% 的常规工况可选用变力弹簧支架，位移量大、荷载精度要求严苛的场景则推荐恒力弹簧支架。 变力弹簧支架核心工作原理遵循胡克定律，依托圆柱螺旋压缩弹簧的线性刚度特性，当管道产生垂直热位移时，弹簧压缩量同步变化，支撑力随位移呈线性增减。其设计核心指标为荷载变化率，即管道由冷态到热态全位移过程中，荷载变化值与设计荷载的比值，标准设计要求不超过 25%，确保管系荷载分配不出现显著偏移。该类产品结构相对简洁，由弹簧组件、承压壳体、位移指示板、锁定装置与调节连接件组成，适用于垂直位移量 120mm 以内、对荷载波动容忍度较高的常规管道系统，具备成本适中、安装维护简便的技术特点。 恒力弹簧支架基于力矩平衡原理设计，通过凸轮导轨机构与主辅弹簧组的联动配合，使弹簧力矩与荷载力矩在全位移范围内始终保持动态平衡，从而输出近似恒定的支撑力。标准产品荷载恒定度控制在 6% 以内，几乎不会向管道与设备传递附加位移应力。其内部集成主弹簧组件、辅弹簧组件、凸轮导向机构、滚轮传动部件与位移刻度指示系统，结构精度要求更高，适用于热位移量大、荷载稳定性要求严苛的场景，如电站主蒸汽管道、大型反应器连接管线及精密设备接口部位，可有效保护敏感设备免受位移应力损伤。 核心结构与技术性能 弹簧支架的核心性能由弹簧元件、结构壳体与调节机构三部分共同保障。弹簧元件作为核心弹性部件，常规采用 60Si2MnA 优质合金弹簧钢制造，经卷制成型、淬火回火整体热处理与立定强压处理，确保弹性稳定、残余变形量小。弹簧刚度偏差严格控制在国家标准允许范围内，额定荷载工况下疲劳寿命不低于 10000 次循环，适用环境温度范围覆盖 - 40℃至 200℃，高温工况可定制耐高温弹簧材料。 承压壳体采用 Q235B 或 Q355B 结构钢板焊接成型，经除锈防腐处理后具备足够的结构强度与环境耐候性。内部设置弹簧导向结构，防止弹簧工作过程中发生侧向失稳；外置位移指示板与荷载刻度，可直观显示当前工作位置与荷载状态，便于现场安装调试与运行巡检。锁定装置采用销轴式结构，出厂前按设计冷态荷载预压整定并锁定，现场安装完成后拔出锁定销即可投入工作，无需现场额外荷载调试。 调节机构由吊杆螺纹组件与锁紧螺母构成，可实现安装高度的精细调节，调节量满足现场安装误差补偿需求。连接部件按 GB/T 17116.2-2018 标准制造，吊杆、吊耳、连接板等受力构件均经过强度校核，安全系数满足工业管道设计规范要求。对于腐蚀环境工况，可提供 304、316L 不锈钢材质或热浸锌、环氧富锌、氟碳喷涂等多重防腐方案，适配化工沿海、高湿盐雾等特殊使用环境。 主流产品系列与安装型式 国内工程应用中形成了多套成熟的标准产品系列，各系列性能参数互通、安装尺寸兼容。西北电力设计院 T 系列包含 T1 至 T5 五种型式，其中 T1、T2 型为中间连接吊架，T3 型适用于根部槽钢连接，T4 型为支撑搁置式，T5 型为并联悬吊结构，荷载覆盖范围 200N 至 210000N，位移量覆盖 40mm 至 135mm。华东电力设计院 TH 系列分为 TH1、TH2、TH3 三个子系列，TH1 为单耳、双耳及螺纹连接吊架弹簧，TH2 适用于钢梁安装，TH3 为支架型，技术参数与 T 系列基本一致，广泛应用于电力行业汽水管道系统。 化工行业 VS 系列与机械行业 TD 系列为另一主流体系，VS 系列位移范围 0 至 180mm，TD 系列位移范围 0 至 120mm，荷载范围 154N 至 217384N，按安装方式分为 A 至 G 七种标准型式。A 型为上螺纹悬吊型，通过上端螺纹吊杆直接与结构根部连接；B 型为单耳悬吊型、C 型为双耳悬吊型，采用销轴铰接方式适配摆动工况；D 型、E 型为上下调节搁置型，可放置于钢梁或平台上实现高度调节；F 型为支撑搁置型，直接承载管道垂直荷载；G 型为并联悬吊型，适用于大荷载或大位移的并联组合工况。 选型计算与荷载整定规范 弹簧支架选型需严格遵循管道应力计算结果，按规范流程执行。首先确定管道计算点的垂直位移量与设计荷载，结合位移方向判断弹簧压缩或拉伸工况，初选弹簧型号与位移等级。随后校验荷载变化率，计算冷态荷载与热态荷载的差值占比，确保不超过 25%；若超出限值则需选用更大位移等级或改用恒力弹簧支架。对于大荷载或超大位移工况，可采用多台弹簧并联或串联组合方案，组合后总荷载偏差与同步性需满足标准要求。 整定荷载是保障产品性能的关键工序，出厂前需根据设计文件提供的冷态理论荷载进行弹簧预压缩整定，将弹簧锁定在冷态工作位置并打上标识。整定荷载偏差控制在 ±5% 以内，优于国家标准 ±10% 的要求。现场安装时不得随意调整弹簧预紧量，管道水压试验期间应保持锁定装置闭合，避免弹簧超载；待管道充水完毕、系统升温前解除锁定，确保弹簧随管道热位移自由伸缩。运行初期需检查指示板位置是否与设计热态位置吻合，偏差超限时应及时进行荷载调整。 应用领域与工况适配 弹簧支架广泛应用于存在热位移的工业管道与设备支撑场景。电力行业中，火电厂主蒸汽管道、再热蒸汽管道、高压给水管道及烟风煤粉管道普遍采用恒力与变力弹簧组合方案，适配数百摄氏度温差产生的大位移量，保障超临界、超超临界机组长期安全运行；核电常规岛与辅助系统管道则采用更高可靠性等级的弹簧支架产品，满足核级设备配套要求。 石油化工与炼化领域，炼油装置高温油气管道、乙烯裂解炉管线、化工反应器进出口管线大量配置弹簧支架，应对工艺温差与介质压力波动，同时可根据腐蚀介质特性定制不锈钢、合金钢等特殊材质方案。冶金行业的高炉煤气管道、热力管网，市政集中供热的一次高温热水管网与蒸汽管网，以及轻工纺织、食品制药的工业管道系统，均需根据位移与荷载参数选配对应规格的弹簧支架，实现管系应力的合理分布与动态平衡。 安装步骤、验收标准与运维要求 弹簧支架安装需按标准化流程分步实施：首先按设计图纸定位根部支撑构件，确认点位偏差符合规范后完成焊接或螺栓固定；其次依次装配弹簧主体、调节吊杆与管道管部连接件，通过螺纹组件精细调整安装高度，使位移指示板对齐出厂标定的冷态荷载位置；管道水压试验阶段全程保持锁定装置闭合，避免弹簧组件承受超载冲击；待系统充水完成、正式升温投运前拔除锁定销，再次检查指示板位置与设计值吻合度，确认无卡涩、无偏移后方可进入正常运行状态。 安装验收环节，支撑点位置偏差、吊杆垂直度均需控制在规范允许范围内。焊接连接部位需按对应焊接工艺评定执行，焊缝外观成型良好，无裂纹、气孔等缺陷，并按设计要求进行无损检测。安装完成后应进行全面检查，确认所有锁定装置完好、指示牌标识清晰、弹簧组件无卡涩，管道冷态下指示板位置应与冷态标记重合。 运行维护阶段需定期巡检弹簧支架工作状态，检查指示板位置是否偏移、弹簧是否出现锈蚀或永久变形、连接件是否松动。管道系统大修期间应对弹簧支架进行全面检查与荷载校核，长期运行后荷载偏差超标的产品应及时调整或更换。严禁在弹簧支架上额外施加设计外荷载，不得随意点焊或切割壳体结构，确保弹簧组件始终处于自由伸缩状态，充分发挥其位移补偿与荷载支撑功能。 总体而言，弹簧支架作为工业管道系统的核心安全配套构件，其选型合理性、制造精度与安装规范性直接决定管系应力分布状态与运行寿命。严格遵循国家标准体系开展设计、制造与施工，结合具体工况合理选配变力或恒力型式，能够有效提升管道系统运行的安全性、稳定性与经济性，为工业装置长周期可靠运行提供基础支撑。 |
|||
