 |
|
||
|
|||
保冷管托（保冷管用管托）是工业低温管道系统的核心支撑绝热构件，核心功能为在承受管道自重、介质荷载及动态位移载荷的同时，通过绝热芯材与断桥式结构阻断环境热量向低温管内传导，彻底消除支撑点位的冷桥效应，避免冷量损耗、管道外壁结露结冰及介质温升汽化等隐患。保冷管托是保障低温介质输送稳定性、降低系统运行能耗的关键配件，可适配各类低温工艺管线，满足从常规冷冻水到深冷液化介质的全温区支撑需求，是低温管系设计中不可或缺的配套部件。

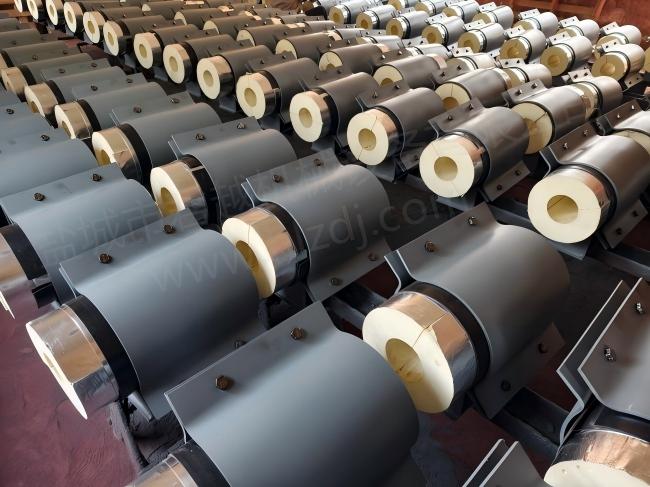

一、执行标准规范 本产品设计、生产、检验及施工验收全程遵循现行国家及行业标准体系，核心执行标准涵盖设计、性能、施工三大维度，是国内保冷管托选型与应用的强制参考依据。 设计选型核心依据为《管架标准图》（HG/T 21629-2021），该化工行业标准对保冷管托的结构尺寸、载荷等级、材料选型及制造工艺作出统一规范，是国内工程设计的主流参照标准。针对深冷工况，产品严格符合《低温管道保冷管托》（GB/T 38132-2019）国家标准，对绝热性能、低温力学性能及耐候性提出强制技术要求，覆盖 - 163℃及以下超低温使用场景。 通用绝热设计遵循《设备及管道绝热技术通则》（GB/T 4272-2008），明确保冷工程的热工计算方法与性能验收准则；民用及中小型工业冷媒管系配套产品，执行《工程管道用聚氨酯、蛭石绝热材料支吊架》（JG/T 202-2007）行业标准。产品结构安全校验参照《管道支架及吊架 第 1 部分：技术要求》（GB/T 17116.1-2018）执行，现场施工与验收则遵循《工业设备及管道绝热工程设计规范》（GB 50264-2013）与《工业设备及管道绝热工程施工规范》（GB 50126-2008），实现全流程标准化管控。 二、产品结构与材质体系 保冷管托采用金属承载骨架与绝热保冷芯材复合结构，二者通过嵌入式装配形成受力整体，兼顾结构强度与绝热效率，各部件均按对应工况标准选型配置。 金属承载骨架体系 金属承载骨架为产品的受力主体，常规工况采用 Q235B 碳素结构钢焊接成型，由底板、加强筋板、双螺栓管夹组成完整受力体系，焊缝形式与焊脚高度严格符合化工管架标准要求。高腐蚀或洁净工况可选用 304、316L 不锈钢材质，或对碳钢骨架进行热镀锌、环氧富锌底漆配套氟碳面漆的防腐处理，防腐等级可满足 ISO 12944 C4 级环境长期使用要求。 滑动型保冷管托底部可配套镜面不锈钢板与聚四氟乙烯滑片组合，大幅降低位移摩擦系数，精准补偿管道热胀冷缩位移量；深冷工况下则需匹配对应低温等级的钢材，避免低温脆化风险。 保冷芯材分类与性能 保冷芯材是决定绝热性能的核心部件，主流材质按温区与性能分为四类，各类芯材均有明确的密度与性能指标要求。 高密度硬质聚氨酯为通用中低温选型，适配 - 40℃以上工况的产品密度行业通用要求为 270～330kg/m³，闭孔率不低于 90%，常温导热系数≤0.030W/(m・K)，兼具良好的抗压强度与经济性。深冷工况采用聚异氰脲酸酯（PIR）改性材质，密度可达 300～500kg/m³，可耐受 - 196℃极低温环境，低温下导热系数稳定，尺寸形变率低，是当前深冷管线的主流芯材。 泡沫玻璃芯材多用于强腐蚀、高湿及高防火等级场景，属于无机不燃材料，导热系数长期稳定，吸湿率极低，无老化变形风险，适配温区覆盖 - 200℃至 + 450℃。红松木保冷芯材为传统经济型选型，需经沥青漆两次浸泡防腐处理，具备天然减震缓冲特性，适配常规中低温冷媒管道。所有保冷芯材均采用对开式结构，与管道外壁贴合间隙严格控制，确保贴合紧密无贯穿性冷量泄漏通道。 三、核心技术性能指标 保冷管托的性能管控覆盖四大核心维度，所有指标均需符合对应标准要求，是产品出厂验收与工程选型的核心判定依据。 绝热性能 绝热性能是产品的核心考核指标，常温工况下常规保冷芯材导热系数≤0.030W/(m・K)，深冷工况下芯材低温导热系数无大幅衰减，配合断桥式结构设计，整体冷桥阻断效率不低于 85%，可有效降低支撑点位的冷量损耗，避免局部结露结霜。 力学性能 常规保冷芯材抗压强度≥4.5MPa，在额定设计载荷作用下，芯材压缩变形量不超过 5%，无开裂、塌陷现象；金属骨架经载荷校验，可满足管道竖向荷载、水平推力及冲击载荷的受力要求，长期运行无塑性变形。 耐候稳定性 聚氨酯类芯材吸水率≤1%，高湿环境下长期运行导热系数无显著上升；深冷材质经过多轮冷热循环测试，-196℃至常温循环后无脆化、开裂及明显尺寸形变。 阻燃性能 有机芯材阻燃等级达到 B1 级难燃标准，无机芯材达到 A 级不燃标准，可匹配不同场所的消防等级要求。 四、产品功能分型与基础选型逻辑 按照功能用途，保冷管托分为固定型、滑动型、导向型三大类，分别对应管系不同位置的支撑需求，选型需结合管系应力计算结果确定。 功能分型与适用场景 固定型保冷管托用于锁定管道轴向与径向位置，承受管道热胀推力与介质冲击载荷，通常设置在管系基准节点与设备接口位置，是管系应力平衡的核心支点。滑动型保冷管托允许管道沿轴向自由位移，用于补偿管道热胀冷缩量，是直管段应用最广泛的分型。导向型保冷管托限制管道径向位移，仅允许轴向滑动，用于控制管道偏移方向，保障管系位移轨迹完全符合设计要求，多设置在管道转角与管廊边界位置。 基础选型核心参数 基础选型需同步匹配管径、保冷层厚度与载荷等级，产品适配管径范围覆盖 DN15 至 DN2200，可满足从小口径仪表管到大口径工艺主管的全规格需求。保冷层厚度需根据管道运行温度与环境温差经热工计算确定，常规厚度区间为 30mm 至 150mm，当保冷层厚度大于 80mm 时采用分层错缝结构，相邻层接缝错开 1/3 块长，消除贯穿性缝隙造成的冷量泄漏。 管托间距需按管道挠度限值校核，同等管径下保冷管托间距较裸管缩减 15%～20%，弯头、三通、阀门等荷载集中管件两侧必须增设管托，距离管件边缘不大于 1.5m，避免管道挠度超标。 五、深冷工况专用选型指南 深冷工况通常指管道运行介质温度低于 - 40℃，尤其以 - 100℃至 - 196℃温区为典型代表，覆盖液化天然气、液氮、液氧、液态乙烯等深冷介质输送场景。该工况下管道温差大、冷量泄漏风险高、材料低温脆化隐患突出，选型需以《低温管道保冷管托》（GB/T 38132-2019）为核心依据，遵循专项选型规则。 深冷工况选型核心原则 深冷保冷管托选型需遵循四大核心原则，一是绝热性能优先原则，支撑点位是管系最主要的冷桥节点，选型需优先保障整体热阻，杜绝局部冷量超标引发的结霜、结冰与介质汽化；二是低温力学适配原则，所有承载材料需满足对应温度下的冲击韧性与强度要求，避免低温脆化导致结构失效；三是全节点冷桥阻断原则，不仅管托本体需做断桥设计，管托与支撑钢结构、紧固件与管体的接触点位均需同步做绝热隔离；四是冷热循环耐受原则，深冷管线启停过程温差极大，材料需经受反复冷热冲击，无开裂、形变、分层隐患。 深冷专用材质选型标准 保冷芯材优先选用深冷级改性 PIR，密度控制在 350～500kg/m³，常温导热系数≤0.024W/(m・K)，-160℃工况下导热系数≤0.022W/(m・K)，闭孔率不低于 93%，体积吸水率≤0.5%，经 50 次常温至 - 196℃冷热循环后尺寸变化率≤0.5%，无明显裂纹与强度衰减。有防爆防火高要求的场景可选用深冷级泡沫玻璃，无老化、霉变风险，吸湿率近乎为零。 金属承载骨架需按温度分级选型，-40℃以内工况可采用 Q235B 碳素结构钢并做低温冲击验证；-40℃至 - 100℃工况推荐采用 16MnDR 低温压力容器用钢；-100℃以下深冷场景需采用 304 或 316L 奥氏体不锈钢，彻底规避低温脆性断裂风险，骨架防腐需采用耐低温环氧涂层体系，严禁使用普通常温防腐漆。 深冷结构强化设计要求 保冷层总厚度≥80mm 时必须采用分层错缝结构，相邻层接缝错开距离不小于单块芯材长度的 1/3，且内外层接缝不得贯通，消除缝隙冷桥；芯材与管道外壁的贴合间隙需控制在 1mm 以内，接缝处预留均匀的密封胶填充余量，确保低温收缩后仍保持紧密贴合。 需设置双重断桥体系，一是管夹与保冷芯材之间增设绝热缓冲垫，避免金属管夹形成径向冷桥；二是管托底板与支撑钢梁之间增设同材质绝热垫块，阻断冷量向土建钢结构传导，固定管托的锚固螺栓也需做绝热包裹处理。滑动副需采用耐低温改性聚四氟乙烯滑片搭配镜面不锈钢板，该组合在 - 196℃环境下仍可保持≤0.1 的摩擦系数，无低温脆硬、卡涩问题。 载荷与位移专项校核 载荷校核需覆盖竖向静载荷、轴向水平推力、动载荷三重载荷，保冷芯材需在 1.5 倍额定载荷下做低温压缩测试，永久变形量不得大于 2%，金属骨架安全系数不低于 2.5。位移校核需同时考虑热胀与冷缩双向位移，深冷管线以冷缩位移为主，滑动面长度需预留不小于 1.5 倍计算位移量的余量；管托间距相比常规保冷管托缩减 20%～25%，集中载荷点位两侧必须加密设置。配套辅材需同步适配低温要求，接缝密封材料选用耐低温丁基密封胶或改性聚硫密封胶，防潮隔汽层采用复合铝箔玻纤布搭配低温玛蹄脂做全封闭包裹，彻底阻断水汽渗入通道。 六、典型介质工况选型参数示例 结合工业领域四类典型保冷介质工况，可形成标准化选型参数示例，所有参数均以现行国家与行业标准为基准，可直接作为工程选型参考。 液化天然气输送管道常态运行温度为 - 162℃，是深冷工况核心应用场景，常见于 LNG 接收站、气化站、液化工厂厂区输送管线，适配管径多集中在 DN50 至 DN800 区间。保冷芯材优先选用深冷级改性 PIR，金属承载骨架统一采用 06Cr19Ni10 奥氏体不锈钢制作，焊缝需做低温冲击韧性验证。保冷层厚度需经热工计算确定，DN100 及以下管径推荐保冷层厚度不小于 80mm，DN200 至 DN500 管径推荐厚度 100 至 120mm，DN600 以上大管径推荐厚度 120 至 150mm，所有厚度超过 80mm 的结构均采用双层错缝敷设。管托分型以滑动型与导向型为主，直管段每 6 至 8 米设置一组滑动管托，转向处设置导向管托，设备接口与管系固定节点采用固定型管托，所有型号均配置双重断桥结构与耐低温 PTFE 滑动副，底板与支撑钢梁之间增设同材质绝热垫块。选型需注意必须配套完整的防潮隔汽层，固定管托的锚固螺栓需做绝热包裹处理，严禁金属件直接贯穿保冷层形成导热通道。 液氮、液氧工业气体输送管道常态运行温度分别为 - 196℃与 - 183℃，属于超深冷工况，常见于空分装置、工业气体充装站、科研院所低温管线，适配管径多为 DN15 至 DN300。保冷芯材优先选用深冷级泡沫玻璃，属于 A 级不燃无机材料，尤其适配液氧工况的防爆阻燃要求；若对绝热效率有更高要求，也可选用深冷级 PIR 芯材，但液氧场景下需做氧相容性测试。金属承载骨架采用 022Cr17Ni12Mo2 奥氏体不锈钢，兼具低温韧性与耐腐蚀性能。保冷层厚度方面，DN50 及以下小管径推荐厚度不小于 100mm，DN100 至 DN300 管径推荐厚度 120 至 150mm，采用多层错缝结构，层间采用低温粘结剂紧密贴合，接缝填充耐低温丁基密封胶。管托分型以固定型与滑动型为主，因管线口径普遍偏小，管托间距控制在 3 至 5 米，集中载荷点位加密设置。选型需注意液氧工况下所有芯材与辅材均需通过氧相容性检测，安装过程中需保持管托内部洁净无油污，投用前需做脱脂处理。 低温乙烯、丙烯化工工艺管道运行温度多在 - 40℃至 - 104℃区间，属于中深冷化工工况，常见于石油炼化、煤化工装置的低温分离单元，适配管径覆盖 DN50 至 DN1200。保冷芯材选用深冷级改性 PIR 材质，密度 350 至 400kg/m³，耐化工腐蚀性能优异。金属承载骨架根据温度分级选型，-60℃以上工况可采用 16MnDR 低温压力容器用钢，-60℃以下工况推荐采用 304 奥氏体不锈钢，碳钢骨架需做耐低温环氧防腐处理。保冷层厚度随温度降低逐步提升，-40℃工况 DN200 管径推荐厚度 60 至 80mm，-100℃工况同管径推荐厚度 100 至 120mm，厚度大于 80mm 时采用分层错缝结构。管托分型需结合管系应力计算结果配置，直管段以滑动型为主，管廊转角处设置导向型，机泵进出口、换热器接口等关键节点设置固定型。选型需注意同步匹配化工厂区的腐蚀环境，碳钢骨架防腐等级需达到 ISO 12944 C4 级以上要求。 中央空调冷冻水、乙二醇冷媒管道运行温度多在 - 35℃至 5℃区间，属于常规中低温保冷工况，广泛应用于商业建筑、工业制冷、食品加工车间的冷媒管线，适配管径覆盖 DN20 至 DN600。保冷芯材常规选用高密度硬质聚氨酯，阻燃等级 B1 级，兼顾绝热性能与经济性；对防火等级有高要求的场景可选用泡沫玻璃或蛭石绝热材质，符合《工程管道用聚氨酯、蛭石绝热材料支吊架》（JG/T 202-2007）标准要求。金属承载骨架采用 Q235B 碳素结构钢焊接成型，表面做热镀锌或环氧富锌防腐处理，常规室内工况防腐等级满足 C3 级即可。保冷层厚度根据冷媒温度确定，5℃冷冻水工况 DN100 管径推荐厚度 30 至 50mm，-35℃乙二醇冷媒同管径推荐厚度 60 至 80mm。管托分型以滑动型为主，室内小管径管线管托间距可按普通管道间距设置，大管径与室外管线需缩减 10% 至 15% 间距。选型需注意室内潮湿环境需配套防潮隔汽层，避免结露渗水导致保冷性能衰减。 七、产品型号标注规则 为便于工程选型、物料采购与现场核验，保冷管托采用标准化型号编制规则，型号编制遵循化工管架标准与深冷保冷管托国标的统一命名逻辑，由标准属性、结构型式、规格参数、材质属性、载荷等级五大模块组成，可完整传递产品核心参数。 型号基础组成顺序为标准代号、结构型式代号、公称管径、保冷层厚度、芯材材质代号、骨架材质代号、载荷等级，各模块均有对应标注规则。标准代号用于界定产品执行的基准规范，标注 HG 代表符合化工行业管架标准体系，标注 GB 代表符合深冷保冷管托国家标准体系。结构型式代号对应管托功能分类，G 代表固定型保冷管托，H 代表滑动型保冷管托，D 代表导向型保冷管托。公称管径以 DN 加数字标注，对应适配管道的公称通径，选型需与管道外径精准匹配。保冷层厚度以毫米为单位直接标注数字，代表管托本体保冷芯材的总厚度，分层结构标注总厚度即可。芯材材质代号对应绝热芯材品类，PU 代表高密度硬质聚氨酯，PIR 代表改性聚异氰脲酸酯，FG 代表泡沫玻璃，PW 代表防腐浸渍红松木。骨架材质代号对应金属承载骨架材质，C 代表 Q235B 碳素结构钢，DR 代表 16MnDR 低温压力容器钢，S 代表 06Cr19Ni10 不锈钢，SL 代表 022Cr17Ni12Mo2 不锈钢。载荷等级按标准承载能力分级，标注 Ⅰ、Ⅱ、Ⅲ 级分别对应轻载、中载、重载三个等级。 在此基础上可补充功能后缀标注特殊配置，后缀 - Zn 代表碳钢骨架热镀锌防腐，后缀 - F 代表带聚四氟乙烯滑动副，后缀 - GQ 代表配套全封闭防潮隔汽层。以典型工况为例，型号 HG-H-DN200-100-PIR-C-Ⅱ-F，代表符合化工行业标准的滑动型保冷管托，适配公称通径 DN200 管道，保冷层总厚度 100mm，芯材为改性聚异氰脲酸酯，骨架为 Q235B 碳钢，中载等级，配套聚四氟乙烯滑动副；型号 GB-G-DN150-120-FG-SL-Ⅲ，代表符合深冷国家标准的固定型保冷管托，适配 DN150 管道，保冷层厚度 120mm，芯材为泡沫玻璃，骨架为 316L 不锈钢，重载等级。 八、安装施工与验收规范 保冷管托的最终性能表现，不仅取决于产品本身的材质与结构设计，更与现场安装施工质量直接相关，施工全程需遵循对应施工规范，按标准化流程执行。 施工前置准备 施工前置准备阶段需完成技术与物料双重核验，技术层面需核对管托布置图与管系应力计算书，确认各节点管托的型式、间距、预偏量要求，对施工人员完成技术交底，明确冷桥防控、分层错缝等关键要求。物料层面需逐件查验管托的出厂合格证、材质检测报告与性能检验报告，深冷工况管托需额外核对低温导热系数、冷热循环稳定性报告，确认芯材、骨架材质与设计要求一致。管道与支撑面需提前处理到位，管道需完成压力试验与气密性试验，外壁清理干净无焊渣、油污、浮锈；下方钢结构支撑梁或混凝土支墩需找平，平整度偏差不大于 2mm/m，确保管托底座均匀受力。 核心安装工序 定位放线是首要工序，固定型保冷管托需精准定位在设计基准节点，偏差不大于 5mm；滑动型与导向型管托需按管道冷热位移总量进行预偏安装，预偏量为总位移量的 1/2，保证管道达到工作温度后，管托底座处于支撑面中心位置。保冷芯材装配需严格执行贴合与错缝要求，对开式芯材环抱管道外壁，接缝处均匀涂刷对应温区的低温粘结剂，接缝间隙控制在 1mm 以内；分层结构需按设计要求错缝装配，层间满涂粘结剂，严禁出现贯通性缝隙；芯材装配完成后，接缝处填充耐低温密封胶压实刮平。 金属骨架安装需保证受力均匀，管夹环抱芯材外侧，螺栓采用对角对称方式逐步紧固，避免单侧受力导致芯材偏压变形；滑动型管托的滑动副需清理干净，贴合平整无杂物卡阻。深冷工况管托需同步完成断桥构造施工，加装绝热垫块与螺栓绝热套管，阻断二次冷桥。防潮隔汽层是必备收尾工序，采用低温玛蹄脂粘贴复合铝箔玻纤布，完全覆盖保冷芯材侧面、管托两端管口以及衔接部位，隔汽层搭接宽度不小于 50mm，彻底封堵水汽渗入通道。 特殊工况施工强化 深冷超低温工况安装前，需对所有金属构件、紧固件进行材质复检，严禁普通碳钢件混入深冷系统；芯材装配需预留 0.3%～0.5% 的低温收缩余量，滑动副需涂抹专用耐低温润滑脂。腐蚀环境与室外工况下，碳钢骨架安装前需检查防腐层完整性，运输安装造成的破损需按同等级防腐工艺补涂修复，管托底部需设置排水坡度。振动管段如机泵进出口的保冷管托，需在芯材与管夹之间增设耐低温减震缓冲垫，螺栓配套防松螺母与止动垫片，同时适当缩小管托间距。 成品保护与竣工验收 成品保护阶段严禁在管托上踩踏、堆放重物，后续施工不得污染、破坏保冷芯材与隔汽层，不得强行撬动管托改变位移状态。竣工验收需完成三重核验，外观核验芯材贴合紧密无空鼓、开裂，金属骨架端正无歪斜，隔汽层完整无破损；尺寸核验管托位置、预偏量、间距符合设计要求；性能核验可在系统投用稳定后，通过红外热成像仪扫描管托点位，无异常低温点、无结霜结冰现象即为绝热效果合格。所有验收资料需整理归档，形成完整的竣工技术档案。 九、产品质量管控与出厂检验规范 保冷管托实行三级质量管控体系，覆盖原材料入厂、生产过程、成品出厂全流程，所有检验项目均留存可追溯的原始记录与检测报告，确保产品性能稳定符合标准要求。 原材料入厂检验 原材料入厂检验为第一道质量关口，金属骨架所用钢材需核验原厂材质证明文件，核对牌号、规格、屈服强度与冲击韧性等参数，确保符合对应钢材国家标准要求。绝热芯材需按批次核验第三方检测报告，重点核查导热系数、抗压强度、体积密度、闭孔率、吸水率等核心指标，深冷级芯材还需补充核验低温导热系数、冷热循环尺寸稳定性、低温抗冲击性能报告，严禁性能不达标的原材料投入生产。密封胶、粘结剂、防腐涂料等配套辅材，需核验适配温区、粘结强度与耐候性能，确保与主材性能兼容，避免低温下出现脱粘、开裂问题。 生产过程工序管控 生产过程检验实行工序报验制，上道工序不合格不得进入下道工序。金属骨架焊接工序需逐件检查焊缝成型质量，焊脚高度严格符合设计图纸要求，无气孔、夹渣、裂纹、咬边等焊接缺陷，关键受力焊缝需按标准比例开展无损检测，确保焊接强度达标。防腐处理工序需采用涂层测厚仪检测干膜厚度，划格法测试涂层附着力，确保防腐等级满足对应环境要求。芯材加工工序需核查外形尺寸与贴合面平整度，外形尺寸偏差控制在 ±1mm 以内，对开贴合面平整度偏差不大于 0.5mm，保证与管道外壁的贴合精度。 成品出厂检验体系 成品出厂检验分为出厂常规检验与型式检验两类。常规检验为每批次产品必检项目，涵盖外观质量、外形尺寸、装配精度、芯材密度与抗压强度抽样检测、金属骨架防腐层质量检查等项目，所有项目全部合格后方可出具产品合格证与出厂检测报告。型式检验为全性能周期性检验，在产品定型投产、原材料或生产工艺变更、停产半年以上恢复生产时开展，检验项目覆盖全部技术性能指标，深冷产品需额外增加低温力学性能、冷热循环稳定性、低温尺寸变化率等专项检测，型式检验报告有效期为两年，是工程招投标与项目验收的核心资质文件。 十、常见选型与应用误区 保冷管托在工程应用中存在几类典型误区，会直接导致绝热失效、结构隐患与寿命缩短，需在选型与施工阶段重点规避。 一是混淆保冷管托与高温隔热管托。二者核心功能完全相反，保冷管托阻断外界热量传入管内，芯材侧重低温稳定性与低导热；隔热管托阻断管内热量向外传导，芯材侧重耐高温与抗热震，二者芯材的导热系数、耐温特性与受力设计完全不同，若将高温隔热管托反向用于低温工况，不仅绝热效率无法达标，还可能出现芯材低温脆化开裂的问题，必须按介质温度对应选用保冷专用产品。 二是忽略冷桥的系统性防控，仅关注管托本体的保冷结构，遗漏底板与支撑钢梁、紧固螺栓、管夹端部等金属点位的断桥处理，导致金属构件形成隐性冷桥，出现局部结霜结冰，正确做法是对所有贯穿保冷层的金属部件做全链路绝热隔离。 三是保冷层厚度仅凭经验选型，不按规范做热工计算，深冷工况下厚度不足会导致冷量损耗超标，厚度过大则造成不必要的成本浪费，需严格依据绝热工程设计规范的热工计算方法，结合介质温度、环境参数与允许冷损失确定厚度。 四是高湿与室外工况省略防潮隔汽层，低温环境下环境水汽会渗入保冷层后结冰膨胀，逐步破坏芯材结构与绝热性能，最终导致保冷失效，必须保证隔汽层全封闭包裹，搭接处密封严实无破损。 五是管托间距套用常温管道标准，保冷管托芯材的刚性弱于纯金属支座，间距过大易导致管道挠度过大、芯材局部压溃变形，需按保冷管线的挠度限值要求缩减管托间距，集中载荷点位必须加密设置。 综上，保冷管托的性能直接决定低温管道系统的运行能耗与结构安全，选型与施工均需严格遵循对应国家及行业标准，根据介质温度、管径载荷、环境腐蚀等级精准匹配产品参数。保冷管托广泛应用于石油化工、LNG 储运、制冷暖通、食品医药、电力等行业的低温管道系统，具体涵盖液化天然气输送管线、化工冷媒与深冷介质管道、中央空调冷冻水系统、冷库工艺管线、工业气体输送管道以及电厂低温循环水系统等场景，是各类低温管系不可或缺的配套支撑部件。 |
|||
