夹式滑动支座又称管夹型滑动管托，是工业管道支吊架系统中服务于水平管道的标准刚性支撑构件，隶属于管道柔性设计体系下热应力管控的核心功能部件，专门适配存在温度交变工况的各类流体输送管线。
产品采用模块化分体式构造体系，自上而下由管夹夹持模块、滑动摩擦副模块与承重基座模块三部分协同构成，分别承担管道刚性夹持固定、热位移低阻释放与竖向荷载均匀传导的核心功能。依托 “抱箍夹持传力 + 滑移界面释能” 的协同作用机制，该产品可在完整保留管道本体结构完整性的前提下，均匀传递管道自重、介质重量及保温层附加荷载，同时有序释放管道因温度波动产生的轴向形变，有效抑制管系二次应力积聚，规避管道形变疲劳、焊缝开裂及设备管口过载失效风险。
相较于传统焊接固定式管托，夹式滑动支座采用全装配式安装工艺，无需现场动火作业，可有效规避焊接热影响区对管道母材的性能劣化，同时具备安装定位精度高、检修更换无需割管、对既有管线改造适配性强等技术优势，是当前石油化工、电力热电、市政管廊、冶金制药等领域管道支吊架设计中优先选用的装配式支撑方案。下文将从执行标准、结构原理、技术参数、材质选型、选型要点、应用领域、安装维护等维度，对夹式滑动支座进行全面的专业说明。
执行标准规范
夹式滑动支座的设计、制造、检验及验收全流程严格遵循现行国家及行业标准体系，核心执行标准及对应技术要求如下：
• GB/T 17116.1-2018《管道支吊架 第 1 部分：技术规范》：规定了管道支吊架的材料选用、设计荷载准则、许用应力取值、结构强度计算及检验验收的通用技术要求，是产品力学性能设计的核心依据。
• HG/T 21629-2021《管架标准图》：化工行业专用管架设计定型标准，其中 J2T 型夹式滑动支座为该标准体系下的经典定型产品，明确了双螺栓管夹结构、T 型滑动底座的尺寸系列、装配形式及配套紧固件规格。
• D-ZD2010《发电厂汽水管道支吊架设计手册》：电力行业支吊架专项设计规范，对应 Z3 型管夹滑动支座，针对电厂高温高压汽水管道的工况特点，对材料耐热性能、荷载等级、位移补偿量作出专项规定。
• GB/T 17116.2-2018《管道支吊架 第 2 部分：管道连接部件》：规范了管夹类连接部件的结构形式、形位公差要求与性能试验方法，保障夹持部位与管道的贴合精度及环向受力均匀性。
产品出厂前需依据上述标准完成尺寸公差检验、焊缝无损检测、滑动副摩擦系数测试及额定荷载强度校验，确保各项性能指标均符合规范要求。
结构组成与工作原理
核心结构组成
夹式滑动支座采用标准化模块化分体结构，三大功能单元均按标准模数化设计，可根据工况参数灵活组合配置。

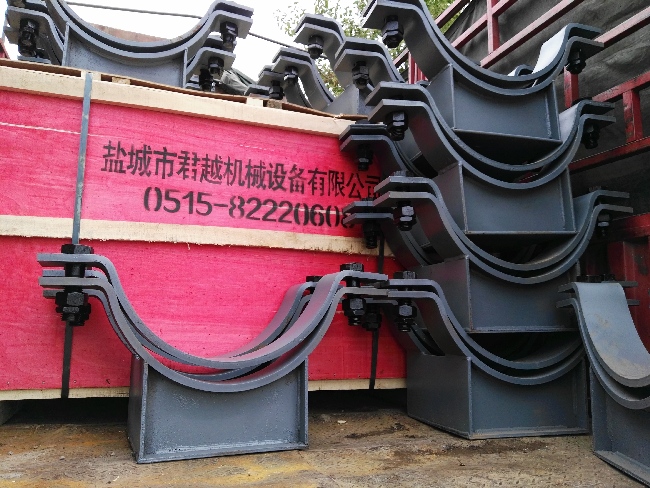

第一单元为夹持固定单元，即双螺栓分体式管夹。由上下两片弧形抱箍本体组成，弧面曲率与管道外径精准匹配，两侧通过高强度螺栓对称锁紧，形成环向均匀夹持力。管夹内壁可根据工况需求内衬隔热垫块、保冷木块或橡胶缓冲垫，实现隔热隔冷、减振降噪及管道外壁防护功能。对于大管径重载管道，可采用四螺栓加强型管夹结构，进一步提升夹持稳定性与承载能力。
第二单元为滑动位移单元，即低摩擦滑动副系统。设置于管夹底部托板与支座基座之间，采用聚四氟乙烯（PTFE）滑板与镜面不锈钢板配对的摩擦副结构。其中聚四氟乙烯板镶嵌于管夹底部托板凹槽内，镜面不锈钢板固定于 T 型基座顶面，两者接触面经精密抛光处理，形成干摩擦低阻滑动界面，无需额外加注润滑剂即可长期稳定工作。滑动副周边预留足额位移余量空间，满足管道轴向热位移全行程要求。
第三单元为承重基座单元，即 T 型焊接底座。由竖向肋板与水平底板焊接成型，整体呈 T 型截面，具备良好的抗弯抗剪力学性能。底板可通过焊接或螺栓连接方式固定于管廊横梁、设备支架、弹簧支吊架顶板等生根结构，将管道竖向荷载均匀传递至支撑结构。基座两侧可加装侧向挡块，升级为导向型滑动支座，实现管道侧向位移约束与横向限位。
工作原理
夹式滑动支座的核心工作机制可概括为 “竖向承重承载、轴向位移释能、径向限位稳管”。当管道因介质温度变化产生热胀冷缩形变时，管夹通过夹持力与管道保持相对静止并随管道同步轴向移动，管夹底部的聚四氟乙烯滑板沿基座不锈钢镜面平稳滑移，将管道热变形转化为可控的轴向位移，从而有序释放管系内部积聚的二次热应力。
在此过程中，支座仅承受管道竖向自重荷载及滑动产生的微小水平摩擦力，不约束管道轴向自由形变，同时通过管夹的环向夹持作用限制管道径向位移与侧向晃动，确保管系运行姿态稳定。低摩擦滑动副的存在大幅降低了管道位移时的滑动推力，有效减小了对终端设备管口的附加作用力，保护泵、阀门、换热器等精密设备不受管道热推力冲击。
核心技术参数
夹式滑动支座的性能参数严格按标准体系分级设定，管径覆盖范围广，荷载等级齐全，可适配多工况使用需求。
适用管径方面，常规产品覆盖管道外径 DN15 至 DN1200，对应公称直径 20mm 至 1200mm，特殊工况可定制大管径规格至 DN2000 以上，可适配 A、B、C 三大系列管道外径标准。
荷载等级分为轻级、中级、重级三个级别，竖向承载能力覆盖 0.5kN 至 3350kN，可根据管道自重、介质重量、保温层重量及附加荷载进行精准选型匹配。
位移补偿能力上，轴向标准位移量分为 50mm、100mm、200mm、400mm 四个等级，侧向允许位移量不大于 40mm，超出标准位移量可采用加长型滑动底板定制生产。
摩擦性能方面，聚四氟乙烯对不锈钢滑动副在常温干摩擦状态下，静摩擦系数不大于 0.1，动摩擦系数不大于 0.08，长期运行年磨损量不大于 0.1mm，可保障滑动性能长期稳定可靠。
工作温度范围按材质分级，碳素结构钢材质适用于介质温度不高于 350℃工况，低合金耐热钢材质适用于 350℃至 425℃中温工况，铬钼合金钢材质适用于 425℃至 560℃高温工况；低温环境下可搭配保冷结构，适用温度低至 - 200℃。
材质选型规范
夹式滑动支座的材质选型需与管道工况条件精准匹配，遵循 “温度适配、荷载匹配、防腐兼容” 三大选型原则。
管夹本体与基座主体材料，常温及中低温工况优先选用 Q235B 碳素结构钢，符合 GB/T 700 标准要求，具备良好的焊接性能与力学强度；350℃以上中高温工况选用 Q345R 容器钢板或 12Cr1MoV 耐热合金钢，满足高温环境下的许用应力要求；腐蚀环境或洁净流体管道可选用 304、316L 不锈钢材质，具备优良的耐腐蚀与洁净性能。
滑动副材料中，聚四氟乙烯滑板采用填充改性纯料 PTFE 材质，具备耐高低温、自润滑、耐化学腐蚀特性，工作温度范围覆盖 - 180℃至 250℃；镜面不锈钢板采用 304 不锈钢精密抛光板，表面粗糙度 Ra 不大于 0.8μm，保证滑动界面平滑低阻。
紧固件配套方面，常规工况采用 4.8 级碳素钢螺栓螺母，符合 GB/T 3098.1 标准；振动工况或重要管系采用 8.8 级高强度螺栓，配套防松螺母与弹簧垫圈，防止长期运行中螺栓松动失效；腐蚀环境可选用 304 或 316 不锈钢紧固件。
隔热保冷内衬材料，高温隔热型采用硬质硅酸铝纤维或微孔硅酸钙垫块，导热系数低且耐高温性能稳定；低温保冷型采用浸渍处理红松木或聚氨酯硬质泡沫垫块，兼具保冷隔热与承重性能；减振缓冲型采用丁腈橡胶衬垫，适用于有振动冲击要求的泵出口管道。
选型指导要点
夹式滑动支座选型需遵循 “管径匹配 - 荷载核算 - 温度适配 - 位移预留” 的四步原则，确保产品性能与管系工况高度契合。
第一步为管径匹配，需根据管道实际外径选取对应规格的管夹弧面，保证管夹内壁与管道外壁贴合面积达标，避免因弧面不匹配造成局部应力集中。第二步为荷载核算，需结合管道自重、介质重量、保温层重量及附加荷载计算总竖向荷载，选定对应荷载等级的基座结构，预留合理的安全余量。第三步为温度适配，根据管道介质工作温度选取对应材质的主体结构与内衬材料，高温工况选用耐热钢材质，低温工况搭配保冷内衬结构，腐蚀环境选用不锈钢材质。第四步为位移预留，根据管材线膨胀系数与管道温差计算轴向热位移量，匹配对应行程的滑动副底板尺寸，确保位移全程无卡涩。对于有侧向限位需求的工况，可在基座两侧加装侧向挡块，将普通滑动支座升级为导向型滑动支座。
主要应用领域
夹式滑动支座凭借其结构优势与性能特点，在多个工业领域得到广泛应用。
石油化工领域中，用于炼油厂、化工厂的蒸汽管道、热油管道、工艺物料管道的支撑，适应介质温度变化大、管线长的特点，有效补偿管道热位移，保护管系与设备连接口的受力安全。
电力工程领域中，是火力发电厂汽水管道系统的核心支撑部件，用于锅炉本体管道、主蒸汽管道、汽轮机进出口管道、给水管道的滑动支撑，满足高温高压工况下的承重与位移补偿需求。
市政公用工程中，应用于城市综合管廊内的热力管道、给排水管道、燃气管道支撑，装配式结构便于管廊内受限空间施工安装，免焊接特性避免对管廊结构及其他管线造成施工影响。
冶金与制药领域中，用于冶金厂的煤气管道、循环水管道，以及制药厂的洁净流体管道、工艺管道支撑，不锈钢材质型号可满足洁净生产与防腐要求。
低温工程领域中，搭配保冷结构后可用于液化天然气、液氧、液氮等低温介质管道的滑动支撑，有效隔绝冷量传递，防止管外壁结露结霜。
安装与维护要求
夹式滑动支座安装质量直接影响产品使用性能与服役寿命，需严格遵循规范流程作业。
安装前应核对产品型号、适配管径、荷载等级与设计文件一致，检查管夹弧面、滑动副表面无变形、划痕与硬质杂物，紧固件及配套附件齐全完好。安装时先将下管托与基座就位，调整标高与水平度符合设计要求后固定生根底座，再将管道平稳落位于管夹弧面，最后安装上管夹并对称均匀拧紧螺栓，确保管夹与管道外壁全面贴合，无局部间隙与偏载。螺栓预紧力应控制在规范范围内，避免过紧损伤管道防腐层或过松导致夹持失效。
滑动副安装时需保证聚四氟乙烯板与不锈钢板对正贴合，接触面清洁无泥沙、焊渣等硬质颗粒，周边足额预留设计位移量，不得有杂物阻碍滑动行程。对于带隔热保冷垫块的产品，垫块应与管夹内壁紧密贴合，无松动偏移。
日常维护方面，应定期检查管夹螺栓紧固状态，振动工况每季度检查一次，普通工况每半年检查一次，发现松动及时按规定扭矩复紧。定期清理滑动副周边积灰、杂物，保持滑动界面清洁通畅，严禁在滑动底板上堆放重物或进行焊接作业。每年检查滑动副磨损情况，当聚四氟乙烯板磨损量超过厚度三分之一时及时更换，确保滑动性能稳定。
长期停运的管道系统重启前，应全面检查支座状态，确认滑动副无卡涩、管夹无偏移、基座无变形开裂，方可投入运行。
产品技术优势
夹式滑动支座在管道支撑体系中具备多方面显著技术优势。
一是管道保护性能突出，全螺栓夹持结构无需现场焊接，规避了焊接热影响区对管道母材的性能损伤，同时完整保留管道防腐层与保温层结构，有效延长管道服役寿命。
二是应力补偿效率高，低摩擦滑动副大幅降低管道位移阻力，热应力释放充分有序，有效减小管系热推力，降低对管道弯头、阀门、设备管口的附加作用力，提升整个管系的运行安全性与可靠性。
三是安装维护便捷，装配式结构可快速安装就位，施工周期短，后期检修更换无需切割管道，停机维护时间短，全生命周期运维成本更低。
四是工况适应性强，通过材质选配与结构调整，可覆盖 - 200℃至 560℃的宽温域环境，适应轻重不同荷载等级，满足腐蚀、振动、洁净等多种特殊工况要求。
五是标准化程度高，产品严格遵循国家与行业标准设计生产，尺寸系列通用互换性强，可与弹簧支吊架、导向支座、固定支座等其他类型支吊架配套使用，便于设计选型与采购供应，也是众多夹式滑动支座生产厂家主推的标准化装配式支撑产品。
总结
综上，夹式滑动支座作为管道支吊架体系中应用广泛的装配式支撑部件，凭借无焊接安装、低摩擦位移、工况适配性强等核心特点，成为工业管道热应力管控的关键产品。其设计制造全流程对标国家与行业标准，选型与安装严格遵循对应规范要求，可有效保障管系长期稳定运行，降低全生命周期运维成本，是工业流体输送管线支撑方案的优选品类。
|
