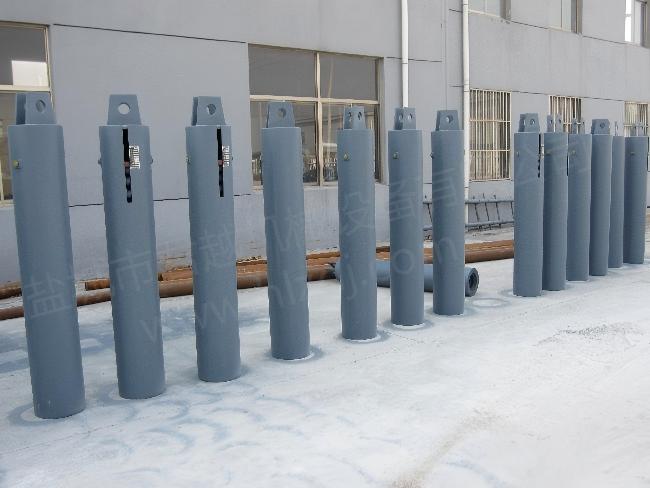

弹簧支吊架（含弹簧式支架）是工业管道系统中吸收热胀冷缩位移、控制支承反力的核心弹性支承部件，严格遵循GB/T 17116、HG/T 20644等国家与行业标准制造，广泛应用于石油化工、电力热力、冶金等领域的高温高压管线，通过可控的弹性形变补偿管道热位移，避免管系产生过大附加应力，保障管线长期运行的结构安全性与稳定性。
一、弹簧支吊架核心执行标准与技术规范弹簧支吊架的设计、生产、检验及应用严格遵循现行国家与行业标准，全流程符合工程技术规范要求，核心制造与验收基准均为有效现行版本。 产品设计与制造的通用基础标准为GB/T 17116.1-2018《管道支吊架 第1部分：技术规范》与GB/T 17116.2-2018《管道支吊架 第2部分：管道连接部件》，该系列标准明确了支吊架的荷载分级、位移等级、材料选用、试验方法与验收规则，是国内管道支承领域的基础性通用标准。 变力弹簧支吊架产品制造执行NB/T 47039-2013《可变弹簧支吊架》能源行业标准，规范了TD型等系列变力弹簧的结构形式、荷载范围、整定要求与标记方法；选用设计层面执行HG/T 20644-2024《弹簧支吊架选用标准》，该标准2025年1月1日正式实施，替代1998版旧标准，同时覆盖变力、恒力弹簧支吊架的选型计算与工程应用规范。 恒力弹簧支吊架执行NB/T 47038-2019《恒力弹簧支吊架》能源行业标准，对恒力机构的杠杆原理、荷载偏差、转动灵活性提出明确技术要求，是当前国内恒力弹簧支吊架的核心制造依据。电力行业应用场景中，产品同时满足DL/T 1113-2024《火力发电厂管道支吊架验收规程》的验收标准，适配电站高温高压主蒸汽管道、给水管道的支承需求。 此外，产品防腐处理符合GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》，焊接工艺执行GB 50236《现场设备、工业管道焊接工程施工规范》，出厂检验项目覆盖荷载精度、位移量程、弹簧刚度等核心指标，全维度符合工业管道工程的合规性要求。 二、弹簧支吊架分类及工作原理弹簧支吊架按支承形式可分为弹簧支架（底部承重式）与弹簧吊架（顶部悬吊式）两类；按力学特性可分为变力弹簧支吊架与恒力弹簧支吊架两大类别，分别适配不同位移量与荷载精度要求的工况。 变力弹簧支吊架是应用较为广泛的品类，其核心原理基于胡克定律，依靠圆柱螺旋压缩弹簧的弹性变形补偿管道热位移。管道受热产生竖向位移时，弹簧随之被压缩或拉伸，支承荷载随弹簧形变量呈线性变化，荷载变化率严格控制在标准允许范围内。该类产品适用于管道热位移量较小、允许支承力有一定波动的工况，常见系列包括VS型立式弹簧支吊架、TD型整定弹簧支吊架，位移等级覆盖0\30mm、0\60mm、0\90mm、0\120mm等多个档位，可满足绝大多数常规热力管道的位移补偿需求。 恒力弹簧支吊架则针对大位移量、荷载稳定性要求高的场景，采用杠杆-弹簧平衡机构原理，通过主弹簧与回转杠杆的力矩平衡，使管道在全位移行程内获得近乎恒定的支承力，荷载偏差控制在±6%以内，符合行业标准要求。该类产品可有效避免管道因位移过大产生的应力集中，尤其适用于电站主蒸汽管、石化高温反应器管线等对荷载变化敏感的关键管路。按结构形式可分为PH型平式恒力吊架、LH型立式恒力吊架、ZH型座式恒力支架，适配不同的安装空间与支承方式。 三、弹簧支吊架结构组成与材质技术要求弹簧支吊架的核心结构由弹簧组件、承载壳体、荷载指示机构、连接附件与锁紧装置五部分组成，各部件均有明确的材质与加工技术要求。 核心弹性元件为圆柱螺旋压缩弹簧，采用60Si2MnA合金弹簧钢制造，该材质具备高弹性极限、高疲劳强度与良好的冲击韧性，经淬火+中温回火热处理后，硬度稳定在HRC 42~52区间，可在- 40℃~120℃环境下长期稳定工作。高温工况专用弹簧则采用50CrVA耐高温合金弹簧钢，适配工作温度≤250℃的使用环境，确保高温下弹性性能不发生衰减。 承载壳体与支承底板采用Q235B碳素结构钢或20号优质碳素钢制造，厚度经力学核算满足额定荷载的强度与刚度要求，杜绝塑性变形风险。吊杆、连接螺栓等受力附件采用Q235B或35号钢制作，重要承重部位采用45号钢并经调质处理，提升抗拉强度与抗疲劳性能。腐蚀环境下的产品可选用304、316L不锈钢材质，或对碳钢部件进行热浸镀锌、环氧富锌底漆+聚氨酯面漆的防腐处理，防腐层厚度符合对应标准要求，适配沿海、化工腐蚀等恶劣工况。 荷载指示机构包含位移标尺、荷载指针与整定标牌，可直观显示弹簧工作状态、实际荷载与位移量，便于安装调试与运行巡检。出厂时配备的锁紧装置用于固定弹簧整定位置，确保运输与安装过程中弹簧状态不发生偏移，管道试压吹扫完成后需按规范拆除，保障产品正常工作。 四、弹簧支吊架核心性能参数与技术特性弹簧支吊架的性能参数严格按标准分级，荷载范围覆盖0.1kN\400kN，位移量程涵盖0\30mm至0~250mm多个等级，可根据管道实际工况精准选型。 变力弹簧支吊架的荷载变化率是核心性能指标，按标准要求不超过25%，确保管道在位移全过程中支承力波动处于安全范围，不会对管道接口、设备管口产生附加破坏应力。产品选型时需通过弹簧支吊架选型计算方法核验荷载变化率，保证冷热态工作点均处于弹簧有效行程内。 恒力弹簧支吊架的恒力性能是核心技术指标，标准规定全行程内荷载偏差不大于±6%，回转机构转动灵活无卡滞，空程位移量不大于全行程的5%。产品疲劳寿命满足标准要求，在额定荷载与位移范围内，循环动作次数不低于1000次，弹簧残余变形量不大于自由高度的0.5%，保障长期运行的可靠性。 产品整体具备良好的工况适配性，常规产品工作环境温度为- 20℃~120℃，采用50CrVA材质的高温专用弹簧款可适配250℃以内的工作环境，户外、露天、腐蚀环境均可通过表面处理方案适配。安装形式灵活，可实现顶部悬吊、侧面支承、底部座装等多种安装方式，适配不同的管系布局与建筑结构条件。 五、弹簧支吊架选型计算与技术规范弹簧支吊架选型需严格遵循管道应力分析结果，按规范流程完成计算与整定，是保障管系安全的核心环节。选型核心参数包括管道计算荷载、热位移量、位移方向、工作温度与安装空间，其中计算荷载需包含管道自重、介质重量、保温层重量及附加荷载，热位移量由管道热力计算得出，需考虑冷热态的全位移行程。 变力弹簧支吊架选型时，需先按工作荷载与热位移量初选弹簧型号，验算荷载变化率，确保工作荷载与安装荷载的差值占工作荷载的比例不超过25%。同时需核定弹簧安装荷载，明确冷态整定位置，保证管道热态运行时弹簧处于合理工作区间，避免出现压并或脱载现象。 恒力弹簧支吊架选型需优先确认位移量与额定荷载，校核安装空间与位移方向，确保机构回转角度处于设计范围内，避免出现死点与卡滞。对于水平位移较大的管道，需搭配球形铰接部件，补偿横向位移对支吊架的偏摆影响，防止产生附加弯矩。 所有选型结果均需与管道应力分析报告匹配，整定数值需标注于产品铭牌，出厂前按设计值完成预整定，现场安装后可直接投入调试，减少现场调校工作量。 六、弹簧支吊架安装调试与验收标准弹簧支吊架安装调试步骤需符合GB 50235-2010《工业金属管道工程施工规范》及对应行业规程，保障安装精度与使用性能。安装前需核对产品型号、整定荷载、位移方向与设计文件一致，检查锁紧装置是否完好，弹簧组件无锈蚀、变形、裂纹等缺陷。 安装过程中，支吊架吊杆应保持垂直，偏角不得大于3°，避免产生横向分力影响弹簧工作精度。支吊架与管道的连接部件需按规范焊接或紧固，焊接作业时需对弹簧组件采取保护措施，防止焊渣飞溅损伤弹簧表面与防腐层。管道水压试验与吹扫阶段，不得拆除弹簧锁紧装置，避免试验荷载超出弹簧额定值造成永久变形。 管道系统试运行前，需按规范拆除全部锁紧装置，检查荷载指针位置是否与设计冷态位置一致。试运行72小时后进行热态检查，记录弹簧位移量与荷载指示值，确认其与设计值偏差处于允许范围内。验收时需核查产品出厂合格证、材质证明、弹簧性能检测报告，以及安装调试记录，全部资料齐全且指标达标后方可通过验收。 七、弹簧支吊架典型应用领域弹簧支吊架是工业管道系统的常用支承部件，应用场景覆盖多个核心工业领域。在电力行业，广泛应用于火力发电厂主蒸汽管道、再热蒸汽管道、高压给水管道的支承，适配高温高压工况的位移补偿需求；石油化工领域，用于炼油装置、乙烯装置、LNG管线的工艺管道，适配腐蚀、高温、大位移等复杂工况。 冶金行业中，应用于高炉煤气管道、余热锅炉管道、轧钢蒸汽管线，适应厂区多震动、大温差的运行环境；市政供热与暖通领域，用于城市集中供热一次管网、换热站进出管线，补偿长距离管道的热胀位移，降低管网运行应力。此外，在制药、造纸、船舶动力管系等领域，弹簧支吊架也作为标准支承部件广泛应用，是保障工业管路系统安全运行的核心构件。 八、质量管控与出厂检验产品全流程执行标准化质量管控，从原材料入厂到成品出厂设置多道检验关卡，确保符合标准与设计要求。原材料入厂时进行材质复检，核对弹簧钢、结构钢的化学成分与力学性能，出具材质证明文件，杜绝不合格原料投入生产。 弹簧加工完成后进行100%全检，检测项目包括自由高度、弹簧刚度、立定处理后的残余变形量、表面硬度与外观缺陷，确保弹性性能符合设计参数。成品组装后进行荷载整定试验，采用专用试验设备逐台校验额定荷载、位移量程与荷载偏差，整定误差控制在标准允许范围内。 出厂前完成外观、防腐层厚度、锁紧装置、标识标牌的终检，随货附带产品合格证、安装使用说明书、弹簧性能检测报告、材质证明书等完整技术资料。对于定制化产品，额外提供选型计算书与整定报告，确保产品参数与工程需求完全匹配，交付即可投入规范安装与使用。 综上，弹簧支吊架的选型、制造、安装需严格遵循对应行业标准，根据管道热位移量、荷载等级与工况环境合理选型，才能保障管道系统长期稳定运行。弹簧支吊架可根据工况参数定制加工，提供完整选型计算与现场安装技术指导，适配各类工业管道工程的差异化需求。 |
|||
