化工管道弹簧吊架

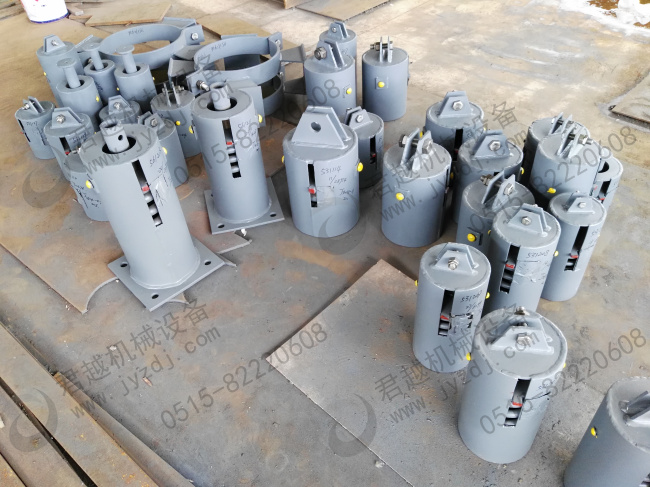

弹簧支吊架（T、TH型）

    弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载，同时标上冷态时的理论理论工作位置。

二、型号、种类

    可变式弹簧支吊架有两大系列，主要是由西北电力设计院设计的T1、T2、T3、T4、T5型和华东电力设计院设计的TH1、TH2、TH3型，两系列的基本特性相同，广泛用于电力、冶金、化工、石油、纺织等工业，在运行中产生热位移的管道系统及其设备装置。承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

三、T、TH结构形式和型号表示方法：

    本吊架根据安装形式分为中间连接吊架弹簧TH 1 、上下连接吊架弹簧TH 2 、支架弹簧TH 3 三种型号。

TH 1 又分为A、B、C三种类型；

TH 1 A( T1 )为单耳连接吊架弹簧；

TH 1 B( T2 )为双耳连接吊架弹簧；

TH 1 C为螺纹连接吊架弹簧；

这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。

TH 2 ( T3 )适用于安装在钢梁上；

TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上；

T5 并联悬吊型。
