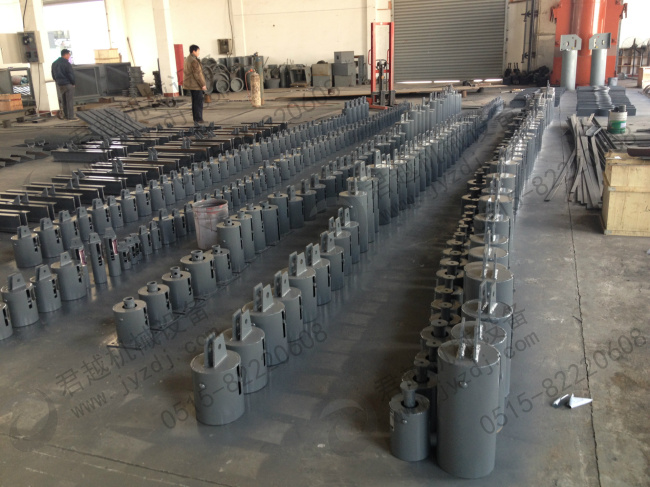

F型弹簧支吊架

 弹簧支吊架是根据力矩弹性原理设计，当管道的支吊点有垂直方向的热位移时，如果采用刚性支吊架，对向上热位移的支吊点，热态荷重就会大幅度下降，甚至悬空不吃力；而对向下热位移的支吊点，不但承受上位移支吊架的转移荷重，而且要承受较大的限位作用产生的管道热胀推力或力矩。这时支吊架本身和管道应力（包括自重一次应力和热胀二次应力）产生相应的有害影响。因此，有垂直方向热位移的支吊点，除了专门设置的限位刚吊外，一般应选用弹属于支上架，弹簧支吊架便是其中一种。在弹簧支吊架中，支吊架的荷重垂直直接与弹簧力相平衡，而弹簧力等地弹簧刚度与压缩值的乘积。当支吊点产生垂直方向的热位移时，弹簧压缩值也发生改变，支中架为荷重也就发生变化，如能选择合适的弹簧，支吊架荷重变化就会限制在某一允许范围之内，不会发生刚性支吊架那样荷重大幅度变化或完全不吃力的情况，广泛用于电力、石油、化工、机械、治金、轻纺等行业。
